国产主播在线观看,日本A在线视频,91精品不卡日韩,日韩欧美亚洲国产,91久久久在线观看,欧美国产精品一三区,免费一区二区三区四区,性感AV无码一区二区,欧美亚洲牲交a久久

近期，浙江大學(xué)徐志康帶領(lǐng)的聚合物分離膜及其表界面工程研究團(tuán)隊采用取向冷卻結(jié)晶模板法制備了PVDF膜，再經(jīng)過多步反應(yīng)最終獲得了具有不對稱親/疏水性的光熱“兩面神”膜。在海水淡化方面具有優(yōu)良性能，為緩解淡水危機提供了一種綠色、高效的解決方案。相關(guān)研究以“Janus Poly (Vinylidene Fluoride)Membranes with Penetrative Pores for Photo thermal Desalination”為題發(fā)表在Research（2020，DOI：10.34133/2020/3241758）上。該工作得到了國家自然科學(xué)基金(51673166，51803180)的資助。

世界人口的不斷增加和城市化進(jìn)程的不斷加快，使得淡水資源短缺日益成為全球面臨的嚴(yán)峻挑戰(zhàn)。利用清潔的太陽能對海水進(jìn)行加熱-蒸發(fā)-冷凝，是獲取清潔淡水資源的新途徑。

近幾年發(fā)展的太陽能界面加熱技術(shù)利用光熱轉(zhuǎn)換材料將吸收的太陽光能直接、高效地轉(zhuǎn)化為熱能，并在空氣/水界面處聚集，能夠有效避免熱量擴(kuò)散至水體，從而獲得較高的海水淡化效率。天然木材和陽極氧化鋁膜具有高度規(guī)則排列的直通孔結(jié)構(gòu)，為水分蒸騰提供了直接通道，將它們與光熱材料復(fù)合所制備的太陽能蒸發(fā)器已被嘗試用于海水淡化。

然而，這些材料不易加工、難于規(guī)?；苽淝也灰渍{(diào)控孔結(jié)構(gòu)與性能，在實際應(yīng)用中仍存在局限性。直接利用商業(yè)化聚合物多孔膜為基體，對其進(jìn)行光熱功能化改性來制造太陽能蒸發(fā)器，被認(rèn)為是一種具有規(guī)?；瘧?yīng)用前景的方案。

以穩(wěn)定性優(yōu)良且商業(yè)化程度較高的聚偏氟乙烯(PVDF)膜為例，通過相分離法獲得的雙連續(xù)孔道具有蜿蜒曲折的特征，相比直通孔來說，不利于水分傳遞和蒸汽逃逸。因此，調(diào)控聚合物膜的孔道結(jié)構(gòu)，加快水分傳遞與蒸發(fā)效率，是開發(fā)高性能太陽能蒸發(fā)膜材料的關(guān)鍵。

浙江大學(xué)徐志康帶領(lǐng)的聚合物分離膜及其表界面工程研究團(tuán)隊采用前期發(fā)展的取向冷卻結(jié)晶模板法(J.Membr.Sci.,2017,529,47-54;ACSAppl.Mater.&Interfaces,2016,8,14174–14181)，以PVDF為原料，通過構(gòu)建雙向溫度梯度誘導(dǎo)二甲基砜溶劑在高分子基質(zhì)中定向結(jié)晶，經(jīng)脫除溶劑晶體后所獲得的PVDF膜具有沿膜厚度方向高度取向的貫穿孔結(jié)構(gòu)，且具有不對稱的錐形孔特征。利用化學(xué)氣相沉積再將光熱聚合物聚吡咯(PPy)均勻地沉積在膜孔壁表面，即可獲得光熱轉(zhuǎn)換功能。

進(jìn)一步在不對稱表面工程理念(Adv.Mater.Interfaces2020,1902064;J.Mater.Chem.A,2019,7,7907-7917)的指導(dǎo)下對膜進(jìn)行單側(cè)親水化修飾。將膜漂浮在多巴胺水溶液表面，在CuSO₄/H₂O₂(Angew.Chem.Int.Ed.,2016,55,3054-3057)的調(diào)控下，親水性聚多巴胺納米涂層逐漸在膜孔壁形成，最終獲得了具有不對稱親/疏水性的光熱“兩面神”膜(圖1)。

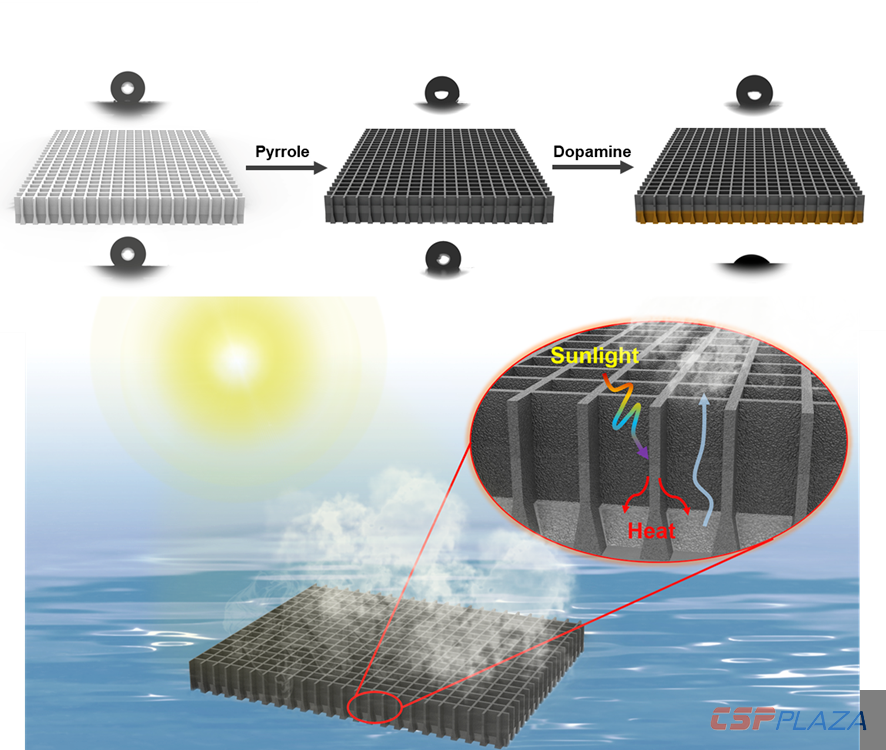

圖1：具有直通孔結(jié)構(gòu)的PVDF光熱“兩面神”膜制備與海水淡化過程示意圖

將該膜的親水側(cè)與水接觸，而另一側(cè)由于呈疏水性，可使其漂浮于水面。疏水層沉積的PPy可原位將太陽光能轉(zhuǎn)化為熱能，而親水孔道能夠?qū)⑺丛床粩嗟乇盟椭两缑嫣庍M(jìn)行蒸發(fā)。利用錐形孔的多級散射效應(yīng)，該膜可將太陽能利用效率提升至97%，在一個太陽光輻照下(1kW·m^-2)，膜表面溫度迅速升高至41℃。

同時，該膜獨特的直通孔結(jié)構(gòu)為水傳遞和蒸汽逃逸提供了最直接的通道，可實現(xiàn)高達(dá)1.08kg·m^-2·h^-1的水蒸發(fā)速率。研究團(tuán)隊進(jìn)一步將該膜與隔熱聚氨酯泡沫進(jìn)行復(fù)合，制備了一種太陽能海水淡化裝置。利用泡沫的低熱導(dǎo)率特性極大地抑制了熱量向水體擴(kuò)散，減少了熱量損耗，其光熱轉(zhuǎn)換效率提升至90.2%。

同時，膜與泡沫之間夾層的吸水紙可將水輸送至膜表面進(jìn)行蒸發(fā)，其速率達(dá)到1.58kg·m^-2·h^-1。經(jīng)該裝置對海水進(jìn)行脫鹽處理后，水中Na⁺、K⁺、Mg²⁺、Ca²⁺和B³⁺五種離子的濃度均降至1ppm以下，符合世界衛(wèi)生組織頒布的飲用水標(biāo)準(zhǔn)，有力地證明了直通孔“兩面神”膜光熱材料在海水淡化方面的優(yōu)良性能，為緩解淡水危機提供了一種綠色、高效的解決方案，且膜制備過程簡便可控，具有廣闊的規(guī)?；瘧?yīng)用前景。
