在第十二屆中國國際光熱大會暨CSPPLAZA年會中，內蒙古百川光熱科技有限公司（以下簡稱“百川光熱”）市場總監吳香婷出席會議并作主題演講《光熱反射鏡規?；a(chǎn)與質量控制》，從反射率、耐候性、面型精度和鏡面機械強度四個方面詳細介紹了光熱反射鏡關鍵參數的質量控制。

圖：吳香婷

關于反射鏡的幾個問題

一、光熱反射鏡的作用與常用類型？

反射鏡是光熱發電鏡場建設的核心裝備之一，三種主流的光熱發電類型所用反射鏡各不相同：塔式光熱電站多采用3mm、4mm玻璃基板；槽式光熱電站多采用4mm鋼化玻璃基板；菲涅爾式光熱電站多采用2mm玻璃基板。

吳香婷表示，較薄的反射鏡需要通過加固背板與支架增加強度，在控制成本的同時兼顧光學性能與結構強度。

二、光熱發電為何采用銀鏡？

依據國際標準ASTM E903和ISO9050，太陽光反射率測試需覆蓋全波段光譜。其中紫外區

（300-400nm）占比約5%，可見光區（400-700nm）占45%，近紅外區（700-2500nm）占50%。

吳香婷解釋道：鋁（AI）在可見光波段表現不佳；銅（Cu）在可見光波段反射率低，較少用于高精度光學系統；金（Au）在可見光波段吸收強，波長大于800nm時反射率才會迅速上升，成本過高，專用于紅外反射鏡。唯有銀（Ag）在可見光波段及紅外波段均保持較高反射率，是最佳反射材料。

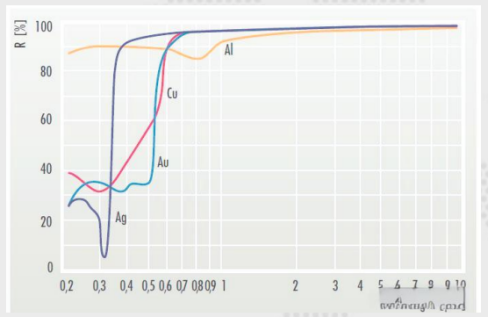

圖：各類反射鏡在300-2500nm波段的表現

三、光熱反射鏡與普通反射鏡有哪些區別？

吳香婷表示，光熱電站的選址位于高輻射、晝夜溫差大、風沙雨雪霜等自然環境較惡劣的西北部地區，因此要求反射鏡要在此環境下穩定運行超過25-30年而不產生或產生極少衰減。所以光熱反射鏡相較于普通鏡對于反射率、耐候性及耐冷熱交變性能提出了極高要求。

反射鏡關鍵參數質量控制

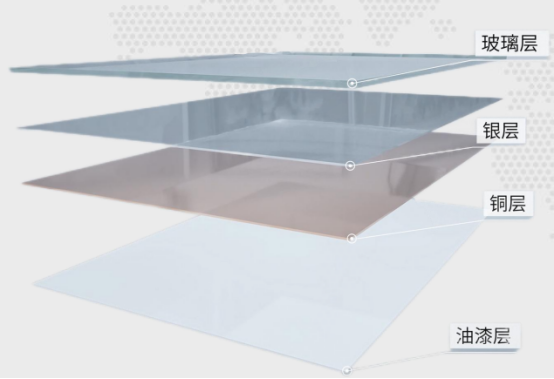

圖：光熱反射鏡組成

吳香婷從反射率、耐候性、面型精度和鏡面機械強度四個方面，詳細介紹了反射鏡的質量控制：

一、反射率

反射鏡的反射率與超白玻璃厚度、銀層厚度和拋光、鍍前清洗相關。

首先，反射率隨玻璃厚度增加而遞減：2毫米厚度時，反射率可達95%；3毫米厚度反射率為94.5%；4毫米厚度反射率為94%以上。力學性能則相反，隨厚度增加而提升，但價格也會隨厚度增加而提高。

其次，銀層厚度是影響反射率的核心參數。百川光熱從實戰中總結出控制銀層厚度的三個原則：

①下限閾值：銀層需≥700mg/m2，確保銀層連續覆蓋，避免針孔缺陷；

②經濟區間：1100mg/m2-1400mg/m2，目前主流廠商技術規范要求多為1200mg/m2±50mg/m2；

③效益拐點：>1400mg/m2時，反射率趨于飽和，同時應力積累風險顯著增加，易導致銀層龜裂或剝落、表面粗糙度惡化，散射增加。

吳香婷強調，銀占反射鏡成本的12%~18%。自2024年1月至今（2025年5月），銀價上漲近50%（注：截止發稿，白銀價格已創歷史峰值，年內漲幅已超70%，距2024年初漲幅超過100%），優化銀利用率將成為降本關鍵舉措之一。

最后，拋光和鍍前清洗能有效保障反射率：拋光工藝通過降低玻璃表面粗糙度，減少光散射和鍍銀時氣泡產生，使反射率不斷逼近理論極限；鍍銀前采用純水清洗可有效去除雜質，避免銀層氧化或硫化導致的反射率衰減，未徹底清洗的基材會使銀層無法完全附著。

二、耐候性

吳香婷表示：“銅層和油漆層是是長效反射率的守護者。”

銅層能夠阻隔空氣與銀層接觸，抑制銀層的氧化、硫化反應，抵消機械應力，抵擋紫外線，同時還能提高油漆附著力。

但是銅層本身也易氧化，因此銅層表面要經歷三層油漆保護：紫色底漆為丙烯酸樹脂，主要作用是耐腐蝕性（耐化學保護）；綠色中漆為醇酸樹脂，主要作用是耐機械外力（耐物理性）；白色面漆為聚氨酯，主要作用是耐候、耐紫外線照射、耐外力刮擦等。三層漆可保護反射鏡在25-30年運行反射率衰減不超過3%。

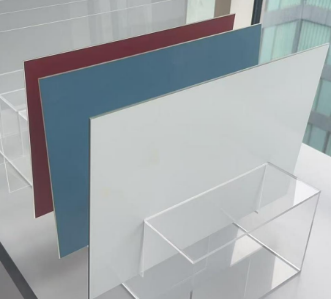

圖：光熱反射鏡油漆層組成

三、面型精度

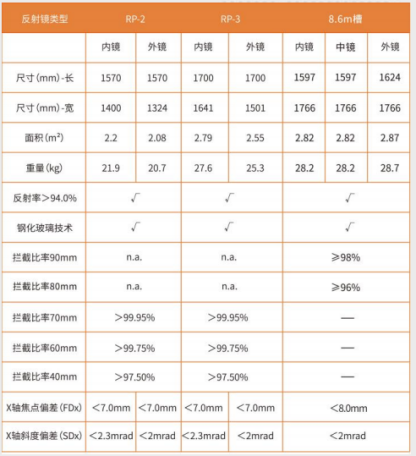

“面型精度是集熱效率的關鍵決策者。”吳香婷表示，平面鏡幾乎不涉及面型精度問題，而曲面鏡會對面型精度做要求，其核心關注點是曲面鏡的X軸焦點偏差和Y軸斜度偏差【詳見下圖】。

四、鏡面機械強度

曲面鏡采用的是鋼化玻璃，對抗機械載荷技能有很高的要求。根據國標要求，鋼化玻璃碎片在50毫米×50毫米的區間內，碎片數量不能少于40片，邊緣部分如果有壓片的算是半片，且不能有貫穿的裂紋【詳見下圖】。

反射鏡規?；a(chǎn)與成本控制

圖：光熱反射鏡成本占比

從上圖可知，超白玻璃是反射鏡成本占比最大的部分，約占40-50%；其次是背漆，目前反射鏡背漆多選用進口漆，約占制鏡成本20-25%；銀原料約占比12-18%，價格波動較大，且呈上漲趨勢；運費在反射鏡成本中也占有相當大比重，運距越短，成本優勢越大。

吳香婷表示，超白玻璃原片可以通過批量連續生產降低成本、穩定質量；而背漆通過改良配方、國產化替代等手段，也具有較大的下降空間。

百川光熱反射鏡生產線介紹

曲面鏡產線：曲面鏡車間占地面積10000m2，年產能350萬m2。核心設備覆蓋美國Glasstech熱彎鋼化爐、德國Kloepper銀鏡生產線、瑞士Bystronic磨邊機及ABB機器人。

圖：百川光熱曲面鏡產線

平鏡線產線：可根據客戶要求定制1.8mm-6mm厚度內的矩形及異形反射鏡產品，最大產品規格可達3660mm×2600mm，同時配備兩條高精度、全自動、一體化粘貼線。產品通過德國DLR、西班牙PSA等多項國內外權威機構認證檢測，產品性能與技術參數均領先行業標準。核心團隊平均15年以上反射鏡生產及管理經驗，參與設計、安裝、調試了國內首條槽式鏡線和產能最高的塔式鏡線。

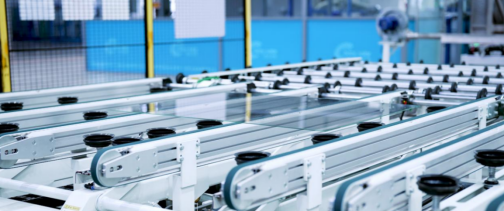

圖：百川光熱平面鏡產線
