適用于2～200㎡定日鏡的高精度回轉驅動系統原來長這樣…
來源：CSPPLAZA光熱發電網 | 0評論 | 6899查看 | 2018-06-16 09:45:00
CSPPLAZA光熱發電網報道：在光熱電站尤其是塔式光熱電站中，回轉驅動作為跟蹤系統的核心部件，驅動定日鏡的方位和俯仰運動，實現鏡場的高效聚光，提高光能利用率，保證光熱電站的發電量。
為實現鏡場的高效聚光，要求回轉驅動必須能精準可靠地驅動定日鏡對太陽進行實時跟蹤。回轉驅動的回轉精度可直接影響定日鏡的反射精度，其可靠性則關乎整個鏡場能否正常運轉。
此外，在實際運行過程中，回轉驅動作為傳動承載部件，要承受極大的軸向力、徑向力以及傾覆力矩。為滿足使用要求，太陽能光熱回轉驅動在具備極高的回轉精度的同時，還需要保證足夠的強度和剛度。
適用于2～200㎡定日鏡的高精度回轉驅動
為順應光熱發電發展趨勢，并滿足市場需求，銀川威力傳動技術股份有限公司（簡稱“威力傳動”），自主研發、設計和制造全新集成一體式雙導程蝸輪蝸桿回轉驅動，其可靠性高、成本低，可完全替代進口。
威力傳動自主研發的回轉驅動屬于太陽能光熱發電“追光逐日”的動力系統，是定日鏡的核心部件，適用于2～200平方米定日鏡，回差精度可達到0.17mrad（0.01°），能夠確保定位精度、提高太陽能光熱發電的光電轉化率。

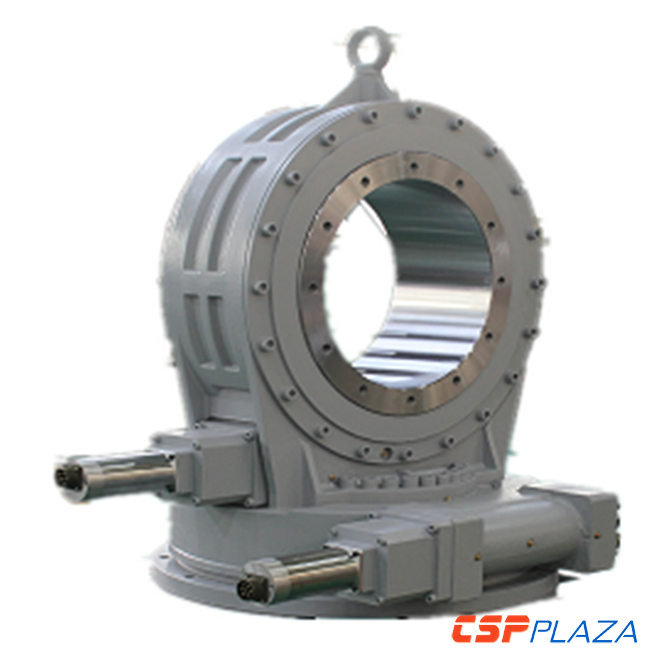

圖：威力傳動的回轉驅動產品
在傳統回轉驅動的基礎上，威力傳動從以下幾個方面深入研究分析適用于光熱電站的回轉驅動，并針對產品結構進行優化、升級，使產品承載能力提升、傳動精度提高、安裝更加快捷、維護更加方便。
該產品具有以下技術特點：
1.采用俯仰、方位一體式設計，整體結構緊湊，解決了分體式減速器安裝復雜的問題，減少冗余零件，降低主機故障率；同時，為保證承載可靠，方位角回轉驅動系統采用高強度四點接觸球軸承，在承受一定軸向力和徑向力的同時可承受較大的傾覆力矩。
2.采用蝸輪集成軸承滾道的一體化技術，可最大限度增大軸承滾動體分布圓，提高回轉驅動系統承載能力。在相同空間尺寸下，回轉驅動系統軸向承載能力可提高約10%、抗傾覆能力可提高約20%；
3.采用雙導程蝸輪蝸桿傳動形式和獨特的側隙調整裝置，能夠精確的控制軸向位移，準確的控制傳遞精度和回差，并在整個壽命周期內（使用壽命30年），具有無需拆機，可快速恢復精度的功能，操作簡單便捷，期間不影響發電；
4.因地制宜，采用能夠適應高低溫、沙塵、長日照等環境的密封結構和材料，使密封性能可靠、壽命長，全生命周期內免維護；
5.全面采用CAE設計分析計算，確保主要傳動零件及耐低溫殼體在極限工況下能夠滿足強度和剛度要求。
回轉驅動可靠性驗證
為保證產品性能，威力傳動自主研發設計試驗臺，模擬產品實際運行情況，驗證回轉驅動系統承載能力和抗傾覆能力，保證出廠產品完全滿足客戶要求。
據威力傳動方面介紹，其生產的適用于光熱發電領域的回轉減速器樣機已完成廠內試驗，并交付客戶現場進行安裝調試。

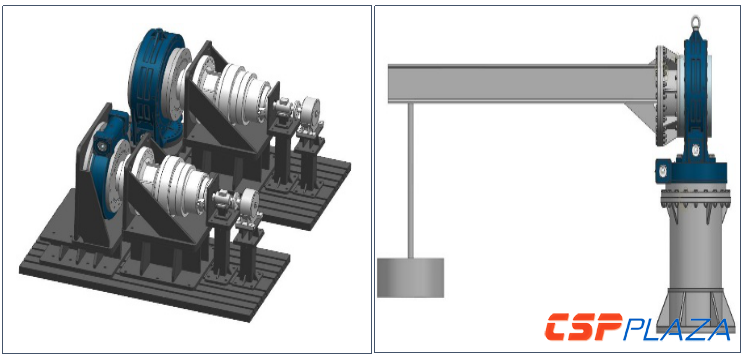

圖：回轉驅動試驗臺架
在首批光熱發電示范項目落地后，威力傳動積極與國家20個光熱示范項目的總承包商和業主單位進行交流，與部分單位達成深度合作意向，為多個光熱發電示范項目批量供貨。
威力傳動方面表示，隨著光熱示范項目的不斷推進，光熱發電行業已經取得一定程度的發展。在未來，該公司將不斷完善產品結構，實現回轉驅動的產業化，推進太陽能光熱產業的快速發展。
繼亮相CPC2017大會之后，在即將于6月20~22日于北京召開的中國國際光熱電站大會暨CSPPLAZA年會2018同期舉辦的光熱發電專業展會中，威力傳動將攜自主研發的光熱發電回轉驅動產品在“A29”展位進行現場展示。
欲進一步了解威力傳動產品及相關方案并與其進行面對面交流，歡迎報名參加2018中國國際光熱電站大會，了解大會詳情，請點擊進入大會官網中國國際光熱電站大會暨CSPPLAZA年會2018。
關于銀川威力傳動技術股份有限公司：
銀川威力傳動技術股份有限公司（原銀川威力減速器有限公司）成立于2003年，是國內領先的行星減速器及控制系統的研發和制造企業，擁有30年行星減速器設計和制造經驗及多項專利技術，公司創始人為《NGW行星齒輪減速器派生系列國家標準》的主要起草人，主持開發了全國第一臺行星減速器，應用于大連老虎灘索道。
公司產品廣泛應用于太陽能發電（光伏、光熱）、風力發電機（覆蓋1-8MW直驅和雙饋機型）、電動汽車、工業機器人、旅游客用索道、工程機械等行業。產品可靠性達到國際先進水平，出口至歐洲、中東、中亞、東南亞等國家和地區。公司為客戶提供高可靠性和具有成本競爭力的產品方案及快捷專業的售前售后支持服務，滿足客戶對質量、成本、交貨期和售后服務最嚴苛的要求。
